华为网络配置（STP与MSTP）

作者：钉钉硬件分类：产品教程时间：2022-2-21 15:06浏览：470次

简介： STP、STP介绍、STP原理、BPDU、BPDU分类、BPDU的功用、STP推举、STP端口人物、STP端口情况、案例、配备进程、检验、MSTP、MSTP介绍、MSTP概述、MSTP基本原理、MSTP端口情况、案例、配备进程、检验

前语

生成树可应用于网络中树形拓扑结构的树立，首要效果是防止网络中的冗余链路构成环路，由于网络环境的复杂性，在网络规划中要规划利用好生成树，本次介绍下两种生成树协议STP和MSTP

一、STP

1、STP介绍

（1）STP原理

当链路中有环路存在时，广播发送后会引起广播风暴，STP通过阻塞一些端口，打破环路生成条件，当链路出现问题时，这些被阻塞的端口就会过渡到转发情况，完结链路备份的效果

（2）BPDU

BPDU(网桥协议数据单元)是直接封装在以太网帧中的，STP的各种推举是通过沟通BPDU报文完结的，关于参与STP的一切沟通机，它们都通过数据消息的沟通来获取网络中其它沟通机的信息，这种消息被称为BPDU

（3）BPDU分类

BPDU分为配备BPDU和拓扑改动公告BPDU

配备BPDU一般由根网桥周期性距离宣告，包含了STP参数，用于各种推举

拓扑改动公告BPDU是沟通机检测到拓扑改动时发生的，可由非根网桥宣告

（4）BPDU的功用

推举根网桥，承认冗余链路的方位，承认阻塞特定的端口，公告网络的拓扑告知，监控生成树的情况

（5）STP推举

选根网桥规则
网桥优先级、MAC地址（越小优先级越高）

选根端口、指定端口规则
抵达根网桥最小途径开支
发送方的网桥ID
端口优先级、发送方端口号

（6）STP端口人物

RP(根端口)：每个非根网桥上有且只要一个，推举抵达根网桥途径开支值最小的端口成为根端口
DP(指定端口)：根网桥上每个端口都是指定端口，非根网桥上需要转发数据的端口是指定端口
AP(准备端口)：该端口情况为阻塞情况，只收BPDU，不发BPDU

（7）STP端口情况

Disabled(禁用情况)：不转发数据帧，不学习MAC地址表，不参与生成树核算
Blocking(阻塞情况)：不转发数据帧，不学习MAC地址表，接收并处理BPDU，不发送BPDU
Listening(侦听情况)：不转发数据帧，不学习MAC地址表，参与生成树核算，接收并发送BPDU
Learning(学习情况)：不转发数据帧，学习MAC地址表，参与生成树核算，接收并发送BPDU
Forwarding(转发情况)：转发数据帧，学习MAC地址表，参与生成树核算，接收并发送BPDU

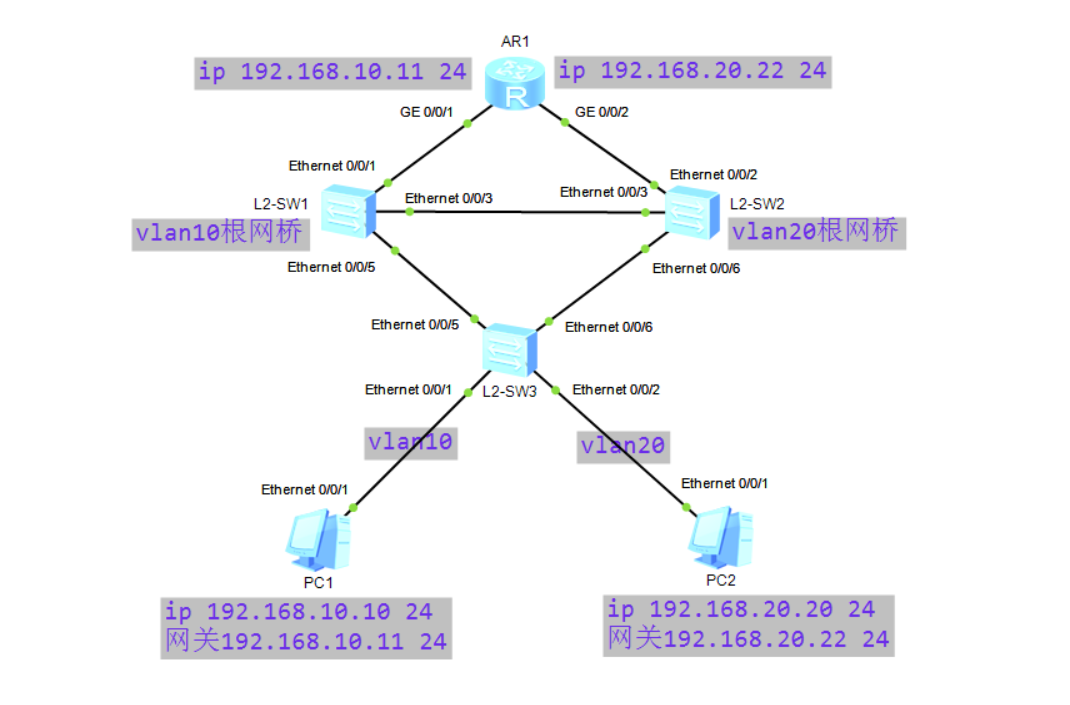

2、案例

3、配备进程

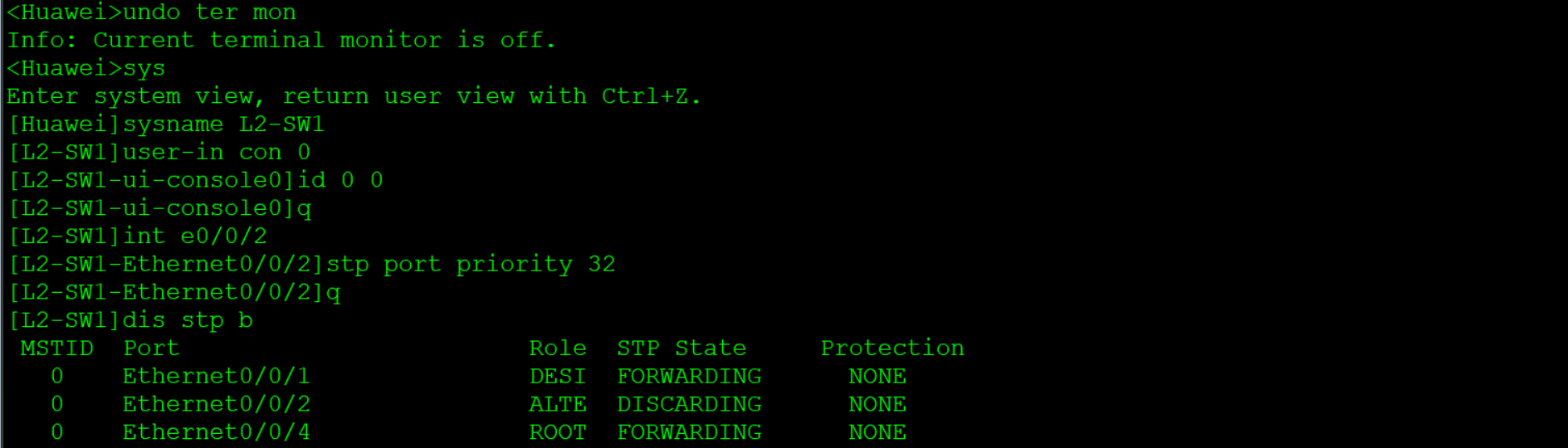

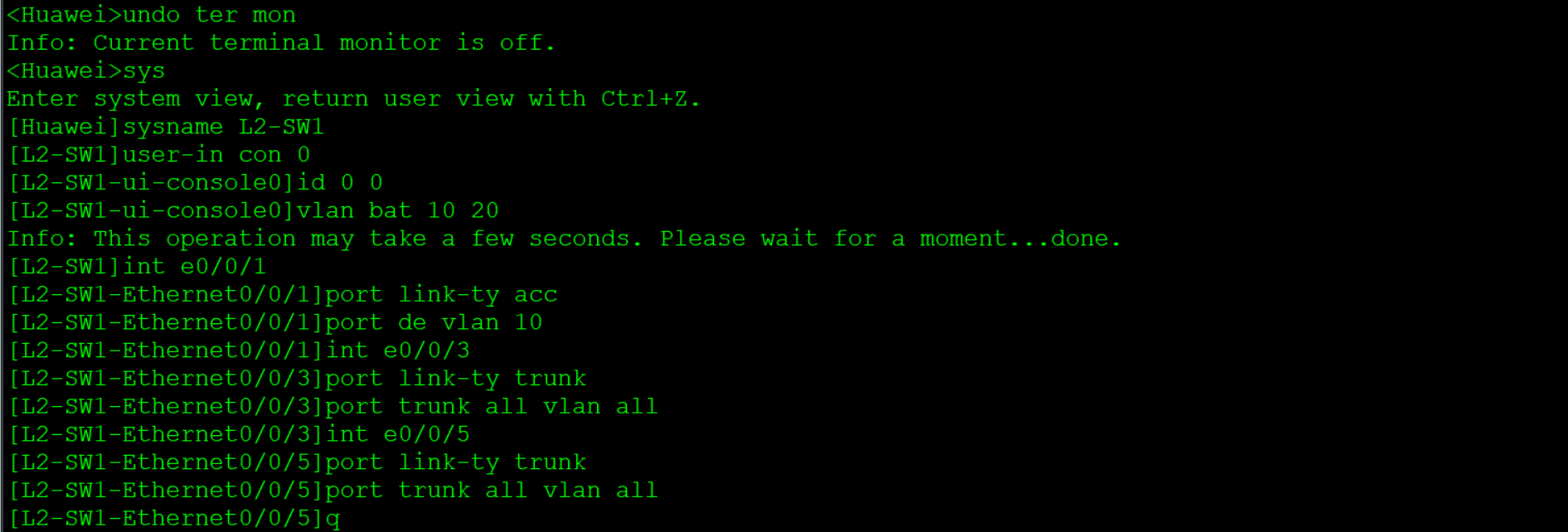

（1）L2-SW1

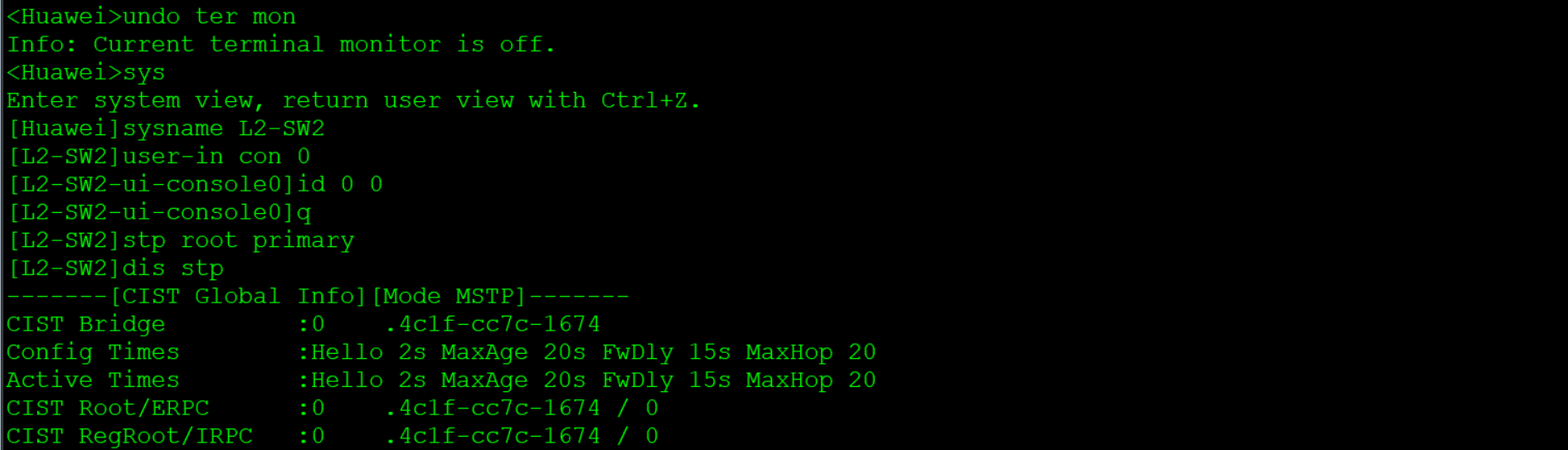

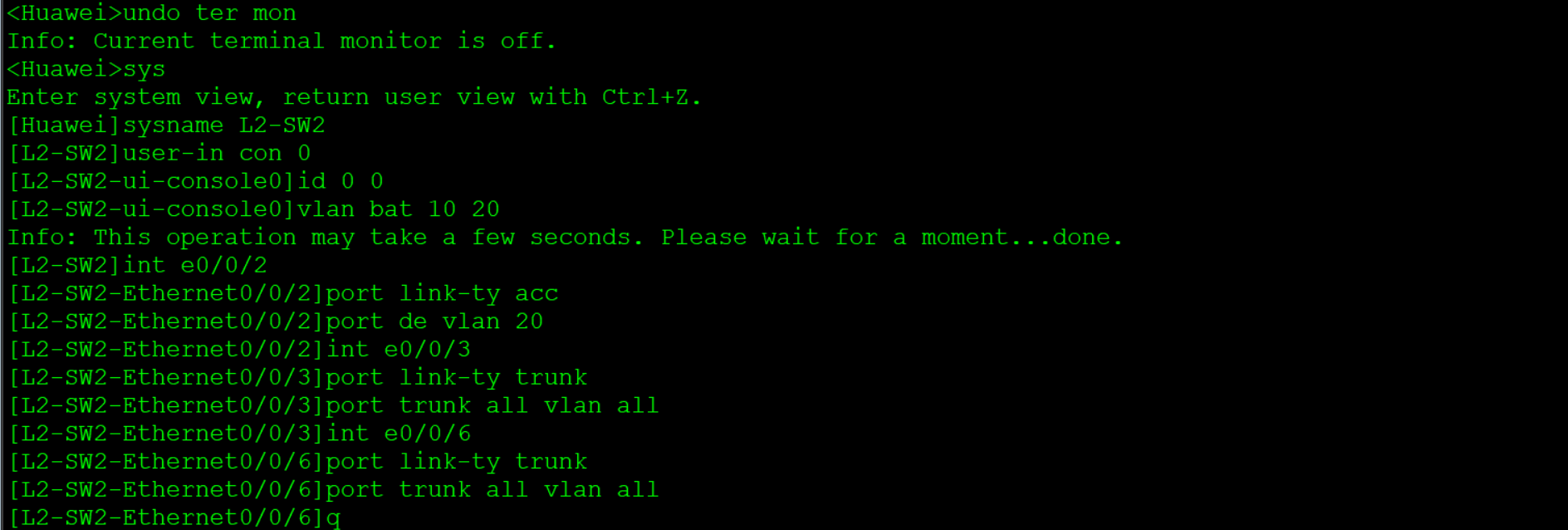

（2）L2-SW2

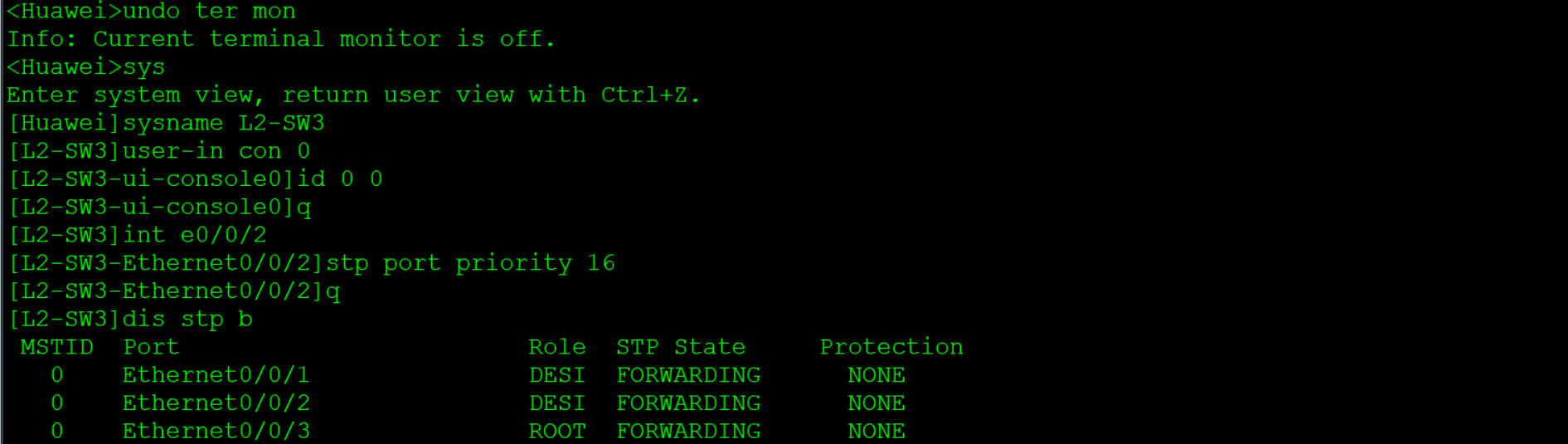

（3）L2-SW3

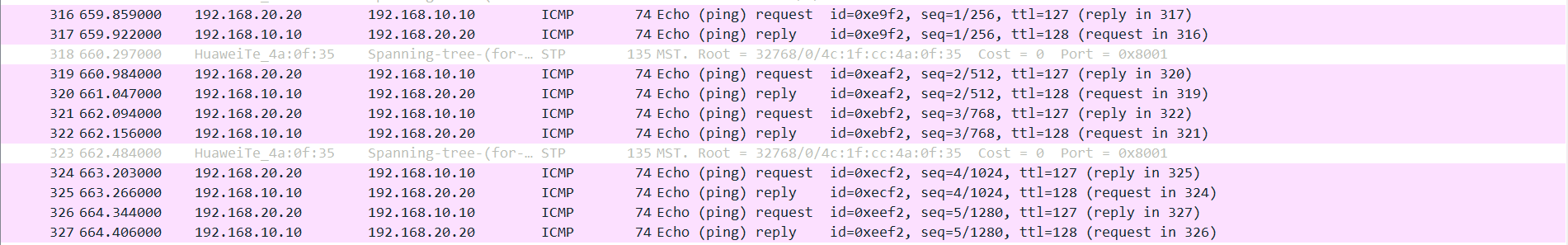

4、检验

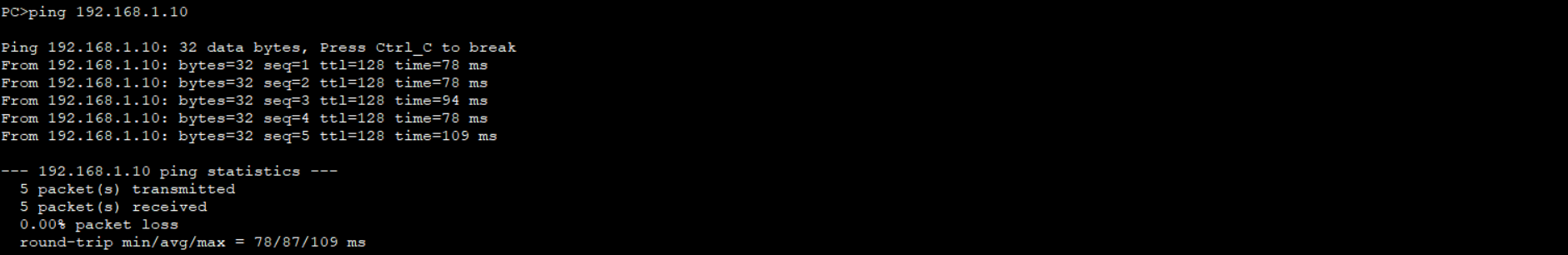

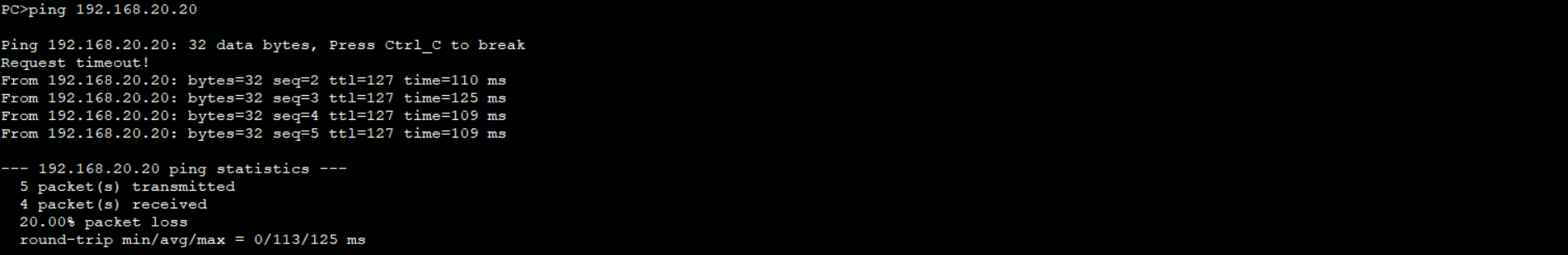

（1）PC1

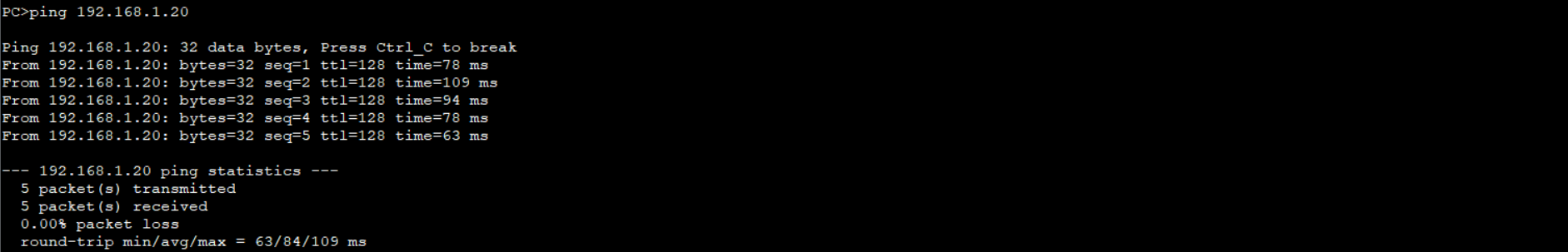

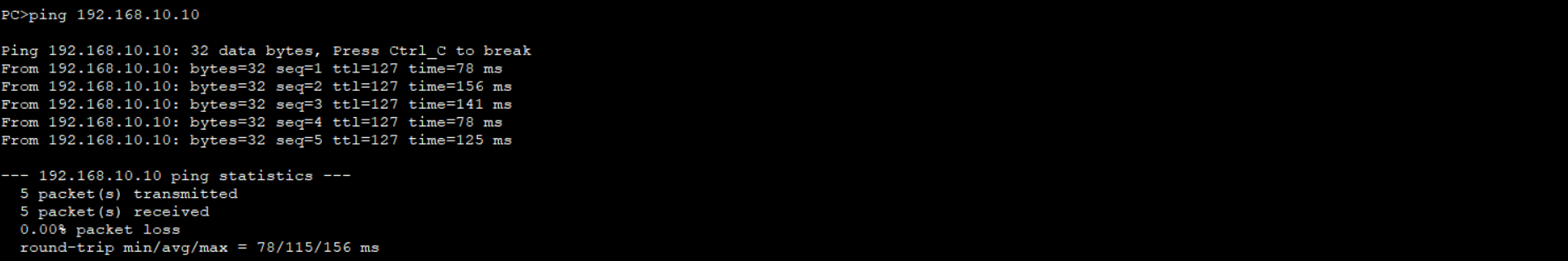

（2）PC2

二、MSTP

1、MSTP介绍

（1）MSTP概述

MSTP是多生成树技术，答应在一个交接机上工作多个生成树，每个生成树称为一个实例，实例之间的生成树互相独立

（2）MSTP基本原理

MSTP将环路网络修剪成一个无环的树形网络，避免广播风暴的发生，一同还供给了数据转发的多个冗余途径，在数据转发进程中完结VLAN数据的负载均衡，MSTP还兼容STP和RSTP
MSTP把一个沟通网络划分红多个域，每个域内构成多个生成树，生成树之间互相独立，每棵生成树称为一个多生成树实例（Multiple Spaming Tree Instance，MSTI），每个域称为一个MST域，MSTP通过设置VLAN映射表（即VLAN和MSTI的对应关系表），把VLAN和MSTI联系起来，每个VLAN只能对应一个MSTI，即同一VLAN的数据只能在一个MSTI中传输，而一个MSTI可以对应多个VLAN
